電解錳渣資源化綜合利用現狀

電解錳渣是電解錳時產生的酸性濾渣，含有大量有害物質。近年來，隨著我國冶金、航空航天、化工等行業的迅猛發展，電解錳的需求日益增加，電解錳渣的無害化處理和資源化利用問題也日益突出。因此，對電解錳行業產生的廢渣進行資源化利用成為近年來研究的熱點。對錳渣的成分、危害以及資源化利用現狀和技術進行了闡述，總結了目前各種方法的不足并提出了一些對電解錳渣的研究及應用前景的想法，為開發電解錳渣的利用價值提供參考。

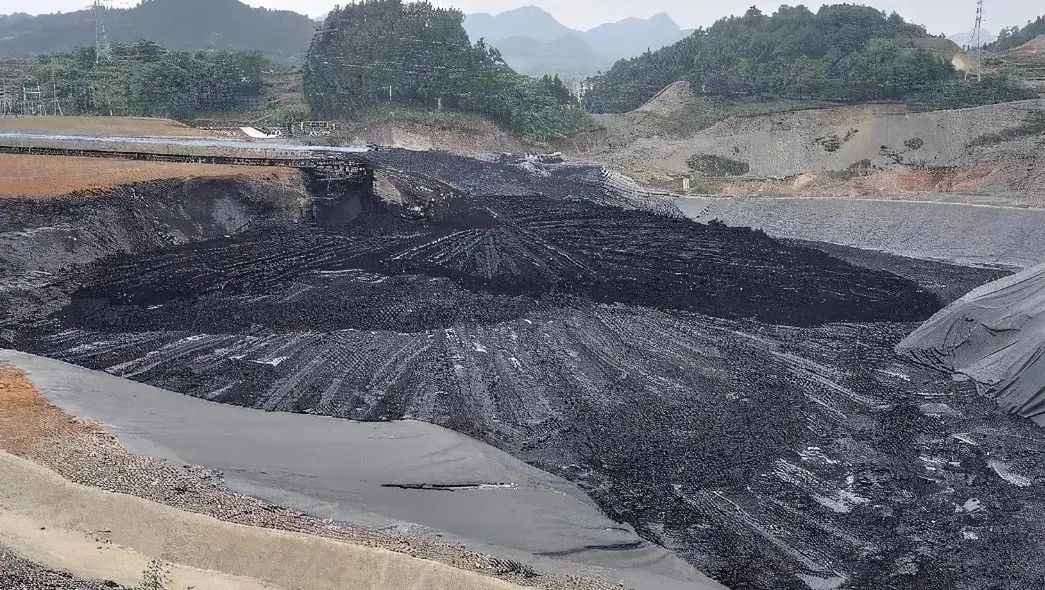

金屬錳被稱為“戰略金屬”，是一種極為重要的工業原料， 是航天、機械、化工、農業等國家支柱產業的基礎原料之一。進入21世紀以來，隨著清潔能源的迅速發展，以錳的化合物 為正極材料的鋰離子電池也得到了迅速發展，從而使電解金屬錳發展得更加迅速 。但是電解錳行業屬于傳統的濕法冶金 行業，在促進當地經濟快速發展的同時，也會產生大量的“三廢”——廢水、廢渣和廢氣，大大限制了電解錳行業的可持續發展 。其中尤為引起重視的是電解錳工業產生大量的廢渣，即電解錳的過程中產生的過濾酸渣，就是通常所說的電解錳渣（Electrolytic manganese residue，記為 EMR，簡稱“錳渣”）。現在電解錳企業處理錳渣的主要方式是將其送到專用 的場地進行筑壩堆存，長期堆積，就會消耗大面積土地，造 成了資源浪費，同時，加大了環境壓力， 地下水會造成污染， 甚至對人體健康也造成較大危害，因此電解錳渣的堆存是目 前整個電解錳行業的最突出的環境問題 。本文總結了最近幾年電解錳渣的研究進展，對現有的錳渣回收工藝進行分析， 并提出一些新的見解，希望能夠為后續電解錳渣的綜合利用 奠定基礎。

電解錳渣的主要成分

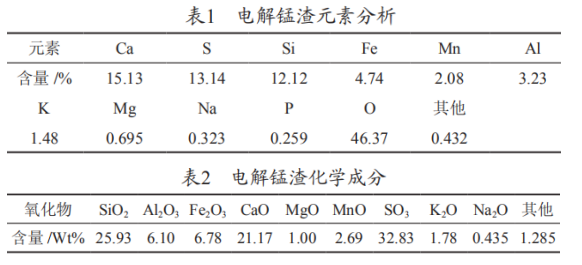

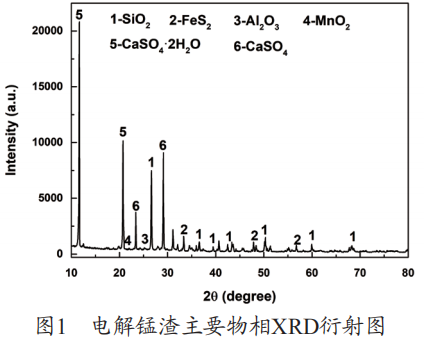

電解錳渣為粉末狀固體廢棄物，其為黑色細小顆粒，水分含量較多，平均含水量在30% 左右。本文對所選貴州地區電解錳渣中化學成分進行分析測試，發現其主要元素組成為 O、P、K、Ca、Mg、S、Si、Mn、Fe、Na、Al 等，元素分析見表1。電解錳渣化學組成及含量見表2。圖1為所選電解錳渣 XRD 檢測結果，得出該電解錳渣的主要成分，含有的主要物相為石英（SiO2）、黃鐵礦（FeS2）、硫酸鈣（CaSO4）、生石膏（CaSO4· 2H2O）、氧化鋁以及氧化錳等。

電解錳渣的處理技術目前電解錳渣的處理方法主要有以下三種 ：

一是電解錳渣分選處理技術。電解錳渣各礦相間具有不同的物理化學性質，電解錳渣分選處理技術即利用電解錳渣 這一特性將其中的各種成分分開。例如錳本身是具有磁性的， 因此就可以采用磁選進行二次選礦得到的磁選精料，這樣即可重新獲得生產電解錳的合格原料。

二是電解錳渣固化處理技術。電解錳渣中對環境造成危 害的主要是其中含有的重金屬及其他有害元素，所以可以使用惰性的固化基礎材料（如水泥）將電解錳渣中的有害成分 固定或包裹住，將有害成分從錳渣中分離出去，這便是電解錳渣固化處理技術最基本原理。

三是電解錳渣化學處理技術。錳渣中的有害成分主要是可溶性重金屬和氨氮等，這些有害成分會對土壤、地下水、大 氣甚至人體產生危害，因此可采用化學方法進行選擇性處理。

電解錳渣資源化利用

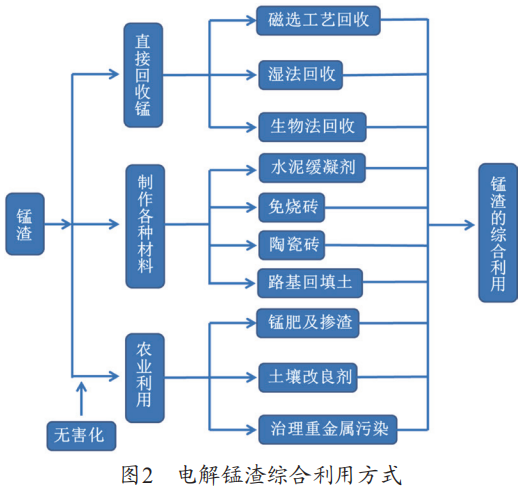

錳渣利用方式見圖2，包括從錳渣直接回收各種有價元素 以及利用電解錳渣制備各類工農業材料。

3.1 電解錳渣中有價錳金屬分離再回收

錳的回收方法主要有三種方法——微生物法、酸性浸出法和水洗沉淀法。微生物技術的經濟價值較好，處理錳渣的效率也比較高，并且該技術對環境友好，目前得到廣泛應用。微生物法浸出錳渣中的錳，其浸出率可達90% 以上。辛寶平等采用微生物法浸出電解錳渣提取錳金屬，使用的是硫氧化細菌，效率達到93%。黃玉霞等則使用 Fusarium sp. 細 菌進行浸出處理，發現浸出過程中起主要作用的是 Fusarium sp. 細菌產生的有機酸，浸出后的錳渣疏松多孔。

酸性浸出法也是目前應用較廣的錳渣處理方法。該方法使電解錳渣與酸性浸出液或浸取助劑充分反應，再經過超聲、除雜后得到較為理想的硫酸錳產品。李志平等采用硫酸法處理錳渣，在電解錳渣中加入適量的金屬錳粉，探討該方法 從電解錳渣中回收錳并再利用的可能性。李輝等采用超聲 波輔助手段，選取配制的鹽酸和硫酸混合物為浸出液，浸出率可以達到90% 以上。

水洗沉淀法采用“清水洗渣 + 銨鹽沉淀”二者結合的方法對錳渣進行處理，回收率可達到99% 以上，回收的沉淀物中錳含量可達到30% 以上。劉作華等 通過對錳渣成分的物理化學特性以及錳回收方法的系統分析與深入研究，提出了采 用“清水洗渣 + 銨鹽沉淀”二者結合的全新工藝，該工藝可從電解錳廢渣中回收可溶性錳。該方法的錳回收率可高達99.8% 以上，Mn2+ 也幾乎完全沉淀，回收得到的含錳沉淀物中的錳含量可達31% 以上。杜兵等提出利用二氧化碳和氨水作為 回收物料，提取錳渣中的可溶性錳工藝，該工藝可溶性錳的回收率達到75% 以上，沉淀物中的碳酸錳純度接近100%。

綜上所述，酸性浸出法和水洗沉淀法雖然提取效率較高， 但由于工藝復雜、成本較高且會造成二次污染，導致這兩種工藝應用受限。微生物法經過多年的研究與發展，已經成為一種極具潛力的回收錳渣中錳及其他金屬離子的方法，但該方法的缺陷在于對菌種和浸出條件的要求較高，同時細菌浸出效率較低，導致浸出時間普遍較長。此外，菌種的培育也比較復雜，目前仍未能找到最合適的菌種。

3.2 電解錳渣制備全價肥

電解錳渣中富含有機物質和植物所需要的大量營養元素、 中量元素、微量元素，如錳、硒、鉀、鈉、鐵、硼等，而恰恰這些元素是目前市面上在售商品肥所不具備的。這些元素的存在使錳渣具有肥田改土、肥效穩定等特性，同時還可以增強作物抗病、抗蟲、抗旱、抗倒伏等能力，尤其可以提高作物產量。因此，利用電解錳渣制備全價肥是完全可能實現且極具優勢。此外，錳渣中還含有硅肥和微量元素，而不少土壤內正缺少這些成分。王槐安等用適量的生磷礦粉對錳渣進行磷化處理，成功制備富含各種農作物所需營養成分的全價肥料。蘭家泉等同樣也對電解錳渣進行前期無害加工處理，制備出可用于玉米和小麥生長的混合肥料。同時還可將電解錳渣制備成富硒肥料，促進農作物的種植。

3.3 電解錳渣用作水泥添加料

通過物相分析可以發現，電解錳渣的主要礦物為二水石膏，是制備水泥的良好原料，因此該應用領域很早已經開始研究，制備工藝發展的已經相當成熟 。經研究發現，電 解錳渣既可以是水泥摻合料，也可以是水泥的緩凝劑，因此 錳渣作為水泥添加料的輕骨料、緩凝劑、礦化劑等。例如當作為水泥的緩凝劑時，可以根據需要延緩水泥凝固時間 。劉惠章等 研究了以錳渣為原料替代石膏生產水泥，在不同溫度下煅燒錳渣，使用煅燒過的錳渣配成水泥，按照水泥產 品的國家標準對制成的水泥進行了檢測，測試結果表明，錳渣制備的水泥的緩凝性能較差，不及天然石膏，但也滿足最基本的要求。

3.4 電解錳渣生產路基材料

近幾年，大宗工業固體廢渣用作鋪路材料的研究頗為廣 泛，并且也取得了一定的成效，帶來了良好的經濟和社會價值。電解錳渣是典型的粒化渣，顆粒較細，具有多種活性材料成分， 前文已經介紹其可摻入混凝土砂漿中，提高水泥混凝土各方 面的應用性能，若用作鋪路材料，其潛在的經濟社會效益是 非常巨大的。將電解錳渣粉、粉煤灰和電石泥按照一定比例 混合可以制備不含熟料的瀝青混合料，這種瀝青混合料具有 穩定性、強度、黏附性和抗腐性能等特點。該瀝青混合料使 用1年后的抗壓強度仍可達到10MPa，滿足交通道路建設的要求。當錳渣的添加量達到80% 時，所制備的瀝青膠漿和瀝青 混合料的性能和經濟性最好 。

3.5 電解錳渣制備陶瓷材料

根據對錳渣的理化分析可知，錳渣中含有大量的硅、鋁、鐵等元素，是良好的陶瓷骨料。目前我國陶瓷行業年消耗大約2億 t 的天然礦物。利用電解錳渣制備陶瓷可以極大減少天然礦物的消耗。錳渣制備陶瓷材料可以大量消耗錳渣廢棄物， 是一種解決電解錳渣污染問題的新途徑。目前還開展了以高鋁礬土、高嶺土和電解錳渣為原料制備多孔陶瓷材料。在燒結過程中，莫來石、剛玉以及硅灰石晶體相互交錯，形成網絡結構，所以構成了高強度的一種新型多孔材料 。該工藝制備的多孔陶瓷可以作為過濾材料，吸附廢水中的重金屬 。這種方法可以達到“以廢制廢”的目的，可以大量消耗錳渣、 保護生態環境，同時工藝制備簡單、成本低廉，但是目前還處于研究階段。

來源：貴州理工學院  材料與冶金工程學院 鄭凱
